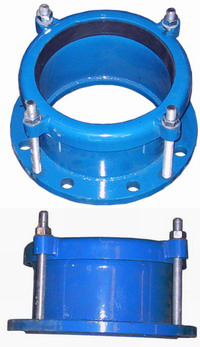

Муфты обжимные
ТУ 4859-010-53220500-2000
Муфты обжимные на условное давление Ру 1,0 МПа (10 кгс/см ) и условным диаметром прохода Ду 50 - 1600 мм применяются в качестве соединительных частей трубопроводов, транспортирующих воду, в том числе для нужд хозяйственно-питьевого водоснабжения, канализационных систем, с диапазоном температуры рабочей среды от 0 до 100 0С в условиях умеренного климата. Применение теплостойких вкладышей в качестве уплотнения позволяет использовать муфты на ремонтных работах горячего водоснабжения.
Применение муфт обжимных особенно актуально в тех случаях, когда нет возможности применить приварной фланец для соединения трубопроводов. Такие муфты позволяют за счет своих конструктивных особенностей и применения специальной профильной резины обжать стыкуемые трубопроводы, что позволяет полностью избежать проведения сварных работ.
Муфты регулировочные используются для соединения трубопроводов из чугуна, полиэтилена низкого давления (ПНД), стали или комбинации этих материалов
| Условный проход Ду, мм | Строительная длина L, мм | Диаметр фланца, мм | Диапазон труб, мм | Кол-во болтов, шт. |
| 50 | 90/350/650 | 160 | 56,0 - 72,0 | 4 |
| 65 | 90/350/650 | 180 | 72,0 - 89,0 | 4 |
| 80 | 100/350/650 | 195 | 88,9 - 108,0 | 8 |
| 100 | 100/350/650 | 215 | 108,0 - 120,0 | 8 |
| 125 | 100/350/650 | 245 | 138,9 - 153,3 | 8 |
| 150 | 100/350/650 | 280 | 158,0 - 172,0 | 8 |
| 200 | 130/350/650 | 335 | 218,0 - 235,0 | 8 |
| 250 | 130/350/650 | 390 | 272,0 - 289,0 | 12 |
