Решетка грабельная
Грабельные решетки могут устанавливаться в канализационных насосных станциях (КНС) перекачки сточных вод и в зданиях решеток на площадке очистных сооружений. Отличаются высокой надежностью и простотой эксплуатации.
Грабельные решетки предназначены для извлечения из производственных и хозяйственно-бытовых сточных вод крупных и средних отбросов с последующей их механизированной выгрузкой на транспортирующее устройство или в мусоросборник.
Решетки предназначены для использования в сточных водах с рН=6,5÷8,5. Климатическое исполнение решеток УХЛ 4 по ГОСТ 15150-69.

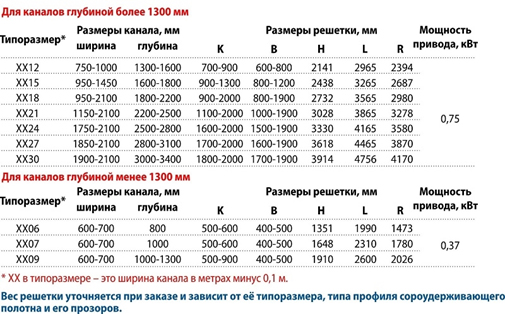

Решетки изготавливаются из коррозионностойкой стали AISI304, по запросу AISI 316 различных типоразмеров. Типоразмеры грабельных решеток подбираются в зависимости от требуемой пропускной способности, состава сточных вод и геометрических размеров подводящих каналов.

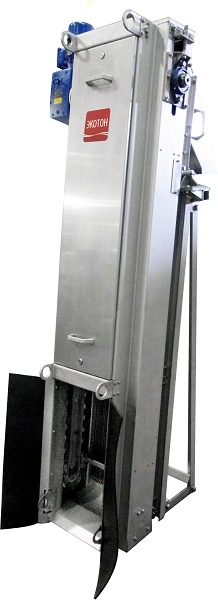

Грабельная решетка представляет собой набранное из стержней фильтрующее полотно, вставленное в раму. Стержни из фасонного проката имеют близкую к каплевидной форму сечения, что улучшает гидравлические характеристики фильтрующего полотна. Также фильтрующее полотно решетки может быть набрано из стержней с прямоугольной формой сечения.
Прозор между стержнями фильтрующего полотна может варьироваться от 5 до 70 мм. Прямоугольная рама состоит из двух продольных бортов, соединенных поперечными балками. Вдоль продольных бортов решетки по полимерным направляющим перемещаются пластинчатые цепи из нержавеющей стали. Предусмотрена возможность регулировки натяжения цепей.
На цепях закреплены поперечные граблины для прочистки фильтрующего полотна. Цепи, и закрепленные на них граблины, приводятся в движение вращением вала с ведущими звездочками, расположенного в верхней части решетки. Вал в свою очередь приводится в движение мотор-редуктором. В нижней части решетки цепь движется по направляющему ползуну, выполненному из стойкого к износу полимерного материала. Таким образом, в погруженной части решетки отсутствуют вращающиеся детали. Решетка устанавливается на специальную подставку, которая закрепляется в канале, при этом сама решетка может подниматься над каналом для обслуживания. При установке в короткий канал используется специальная телескопическая подставка
