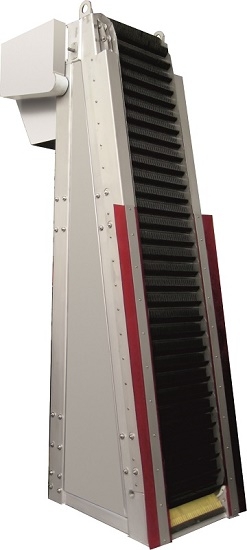

Решетка крючковая
Крючковые решетки могут устанавливаться в зданиях решеток на площадке очистных сооружений после предварительной грубой механической очистки, защищающей решетку от попадания на нее особо крупных отбросов.
Крючковые решетки предназначены для тонкой очистки - извлечения из производственных и хозяйственно-бытовых сточных вод средних и мелких отбросов с последующей их механизированной выгрузкой на транспортирующее устройство или в мусоросборник.
Решетки предназначены для использования в сточных водах с рН=6,5÷8,5. Климатическое исполнение решеток УХЛ 4 по ГОСТ 15150-69.
Решетки изготавливаются из коррозионностойкой стали AISI304, (AISI316). Крючковая решетка представляет собой движущееся бесконечное фильтрующее полотно, образованное съемными наборами крючков из конструкционного пластика, установленное на раму.
Прозор фильтрующего полотна, сформированного крючками, стандартно составляет 5 мм (опционально применимы и другие прозоры).
Прямоугольная рама состоит из двух продольных бортов, соединенных поперечными балками. Вдоль продольных бортов решетки по полимерным направляющим перемещается фильтрующее полотно, которое приводится в движение вращением вала с ведущими звездочками, расположенного в верхней части решетки. Вал в свою очередь приводится в движение мотор-редуктором. Предусмотрена возможность регулировки натяжения фильтрующего полотна.
В верхней части рамы крючковой решетки для очистки крючков фильтрующего полотна предусмотрены форсунки для промывки водой и барабан с радиально расположенными на валу щеточными скребками, который приводится в движение мотор-редуктором посредством цепной передачи
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра | Величина |
Ширина канала, мм | до 2000 |
Глубина канала, мм | до 3000 |
Ширина прозора, мм | 5 (стандартно) |
Угол наклона к горизонту, град | 80 |
Электрический привод, шт | 1 |
Мощность, кВт | 0,75 |
Масса, не более, кг | 800 |
