Муфты Romacon fastfit grip

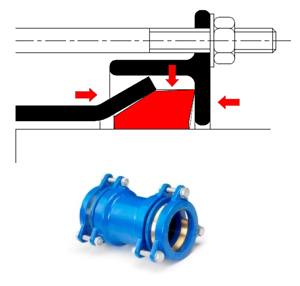

Стягивание болтами втулки и зажимного
кольца осуществляется до контакта втулки
с патрубком и передаёт усилие на
резиновое уплотнение, что приводит к его
деформации. В результате этого зажимное
кольцо начинает уменьшаться в диаметре,
и его острый профиль начинает врезаться
в трубу из ПЭ. Стягивание болтов
происходит до контакта металл-металл,
после этого соединение готово к
использованию. Соединение фланцевых
адаптеров с ПВХ или ПЭ трубой
аналогично соединению муфт.
Возможности соединения ROMACON FASTFITgrip
- Все муфты и адаптеры поставляются в собранном виде (не требуется дополнительного демонтажа перед применением).
- Не требуется специальный инструмент.
- Контакт металлических поверхностей указывает на правильную установку.
- Избыточная затяжка исключена.
- Труба из ПЭ легко вставляется, благодаря большему диаметру зажимного кольца и внутреннего диаметра прокладки.
- Даже при максимально допустимом диаметре трубы не требуется фаска на конце трубы.
- Разработано для труб из ПЭ (PE) и ПВХ (PVC).
- Не требуется дополнительного усиления для ПЭ/ПВХ PN10
- Только 3 болта до Днар =110 мм, 4 болта до Днар =180 мм, 5 болтов до Днар =280 мм и 8 болтов до Днар =315 мм.
Спецификация материалов и размеры
- Муфты изготавливаются для труб с Днар от 63 до 315 мм.
- Прижимные кольца, втулки, патрубки - чугун ВЧШГ марки GGG 450-10 с эпоксидным покрытием.
- Зажимные кольца - латунь MS 58.
- Прокладка: резина EPDM, другие прокладки по запросу.
- Болты и гайки - сталь St3s/18G2A с оцинкованием Dacromet™
| Артикул | Днар. трубы | Вес, кг |
| RRSL-63-SS-E | 63 | 4,5 |
| RRSL-75-SS-E | 75 | 5,5 |
| RRSL-90-SS-E | 90 | 6,5 |
| RRSL-110-SS-E | 110 | 8 |
| RRSL-125-SS-E | 125 | 9,5 |
| RRSL-140-SS-E | 140 | 12 |
| RRSL-160-SS-E | 160 | 13,5 |
| RRSL-180-SS-E | 180 | 16 |
| RRSL-200-SS-E | 200 | 20 |
| RRSL-225-SS-E | 225 | 23 |
| RRSL-250-SS-E | 250 | 36,5 |
| RRSL-280-SS-E | 280 | 39,5 |
| RRSL-315-SS-E | 315 | 46,5 |
