Фланцевые адаптеры ROMACON FASTFIT GRIP

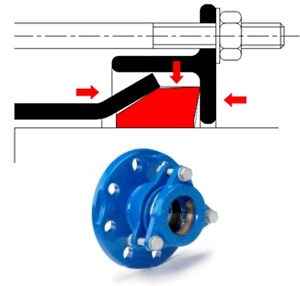

Фланцевый адаптер ROMACON
FASTFITgrip представляет собой патрубок
с фланцем, помещенный между двумя
прижимными кольцами. Между патрубком и
прижимными кольцами помещаются
зажимные кольца, втулки и прокладки.
Прижимные кольца при затяжке болтов
прижимаются к патрубку. Резиновая
прокладка при давлении на нее со стороны
втулки и зажимного кольца полностью
заполняет пространство между трубой и
фланцевым адаптером.
В результате сильного сжатия и высокой пластичности и упругости резиновой прокладки, конструкция гарантирует многолетнюю герметичность уплотнения требуемого уровня.
Стягивание болтами втулки и зажимного кольца осуществляется до контакта втулки с патрубком и передаёт усилие на резиновое уплотнение, что приводит к его деформации. В результате этого зажимное кольцо начинает уменьшаться в диаметре, и его острый профиль начинает врезаться в трубу из ПЭ. Стягивание болтов происходит до контакта металл-металл, после этого соединение готово к использованию.
Возможности соединения ROMACON FASTFIT GRIP
- Все адаптеры поставляются в собранном виде (не требуется дополнительного демонтажа перед применением).
- Не требуется специальный инструмент.
- Контакт металлических поверхностей указывает на правильную установку.
- Избыточная затяжка исключена.
- Труба из ПЭ легко вставляется, благодаря большему диаметру зажимного кольца и внутреннего диаметра прокладки.
- Даже при максимально допустимом диаметре трубы не требуется фаска на конце трубы.
- Разработано для труб из ПЭ (PE) и ПВХ (PVC).
- Фланцы соответствуют DIN, BS, ANSI и ГОСТ PN10
- Не требуется дополнительного усиления для ПЭ/ПВХ PN10
- Только 3 болта до Днар.=110 мм, 4 болта до Днар.=180 мм, 5 болтов до Днар.=280 мм и 8 болтов до Днар.=315 мм.
Спецификация материалов и размеры
- Фланцевые адаптеры изготавливаются для труб с Днар от 63 до 315 мм.
- Прижимные кольца, втулки, патрубки - чугун ВЧШГ марки GGG 450-10 с эпоксидным покрытием.
- Зажимные кольца - латунь MS 58.
- Прокладка: резина EPDM, другие прокладки по запросу.
- Болты и гайки - сталь St3s/18G2A с оцинкованием Dacromet™.
| Артикул | Фланец | Днар. трубы | Вес, кг |
| RRFA-63-SS-E | 50/60/65 | 63 | 4,5 |
| RRFA-75-SS-E | 50/60/65 | 75 | 4,5 |
| RRFA-90-SS-E | 80 | 90 | 4,5 |
| RRFA-110-SS-E | 100 | 110 | 5 |
| RRFA-125-SS-E | 100 | 125 | 6,5 |
| RRFA-125А-SS-E | 125 | 125 | 7 |
| RRFA-160-SS-E | 150 | 160 | 8,5 |
| RRFA-180-SS-E | 150 | 180 | 9 |
| RRFA-200-SS-E | 200 | 200 | 12,5 |
| RRFA-225-SS-E | 200 | 225 | 12,5 |
| RRFA-250-SS-E | 250 | 250 | 20,5 |
| RRFA-280-SS-E | 250 | 280 | 20,5 |
| RRFA-315-SS-E | 300 | 315 | 26 |
